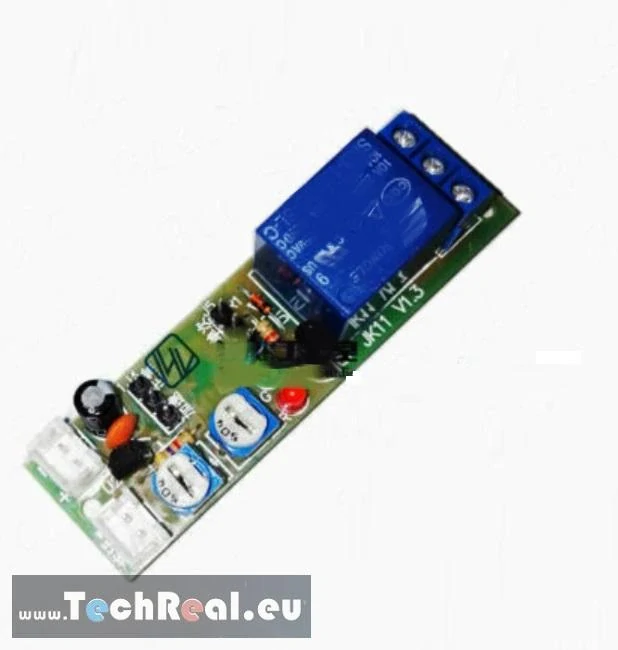

Riadiaca jednotka - časovač

Riadiaca jednotka - časovač

Špecifikácia:
T1 (čas oneskorenia zapnutia relé), T2 (čas oneskorenia vypnutia relé)

Jednorazový režim (prepojka OP3)

1. Modul je zapnutý. Po spustení sa relé zapne, oneskorenie T1 sa rozpojí.

2. Po spustení procesu oneskorenia a opätovnom spustení sa oneskorenie okamžite preruší.

Cyklický režim (prepojka OP4)

1. Modul je zapnutý. Po spustení sa relé zapne, oneskorenie T1 sa rozpojí, oneskorenie T2 sa opäť zapne. Tento cyklus sa vykonáva. T1 a T2 sa nastavujú dvoma nastaviteľnými odpormi.

2. Po spustení procesu oneskorenia a opätovnom spustení sa oneskorenie okamžite preruší.

Typická referencia aplikácie

1. Časovač ovládaný zariadeniami, napríklad po každom stlačení tlačidla sa spúšť automaticky vypne po uplynutí 5 minút.

2. stroj opakuje testovacie obvody, napríklad zapínanie na 1 minútu a následné vypínanie na 1 minútu, takýto testovací cyklus.

3. Čerpadlo akvária prerušovane pumpuje kyslík.

4. iné zariadenia na riadenie časovača.

Výkon

Prepojka OP1: 1 až 100 sekúnd, presnosť regulácie 0,1 sekundy

Prepojka OP2: 1 sekunda až 15 minút, presnosť regulácie 1 sekunda

Chyba časového oneskorenia všetkých druhov teploty a vlhkosti nie je väčšia ako 2 %
